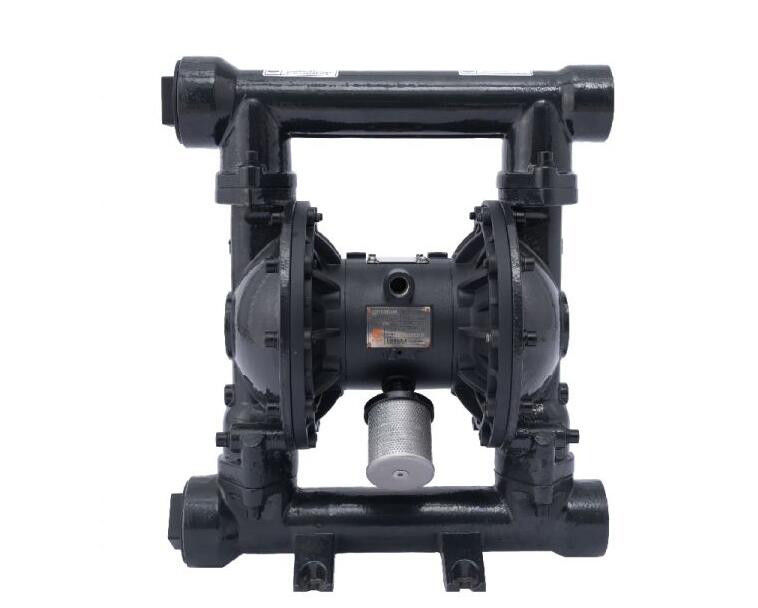

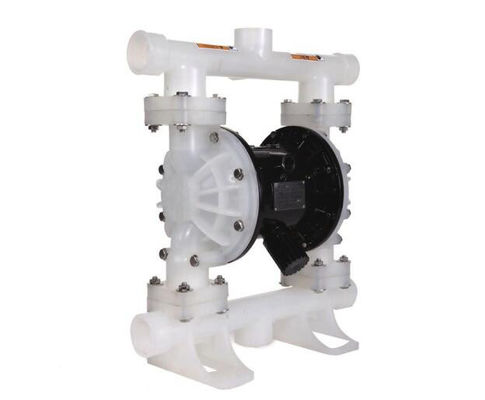

Pompe à diaphragme de la série QBY3
La pompe à diaphragme QBY3 est les pompes à diaphragme pneumatiques de la 3ème génération que nous avons développées. Avec la qualité fiable et la longue durée de vie, vibration à faible bruit et petite, jamais accident, exécution fine six avantages. Liquides de pompage qui peuvent couler, mais également facile de transporter un certain milieu débordant, avec la pompe, les pompes submersibles, protégeant des pompes, des pompes de boue et d'autres machines et impuretés de transport beaucoup d'avantages :
1. Aucune eau d'irrigation, aspiration jusqu'à 5 mètres, tête jusqu'à 70 mètres, la pression de débouché > 7bar
2. Écoulement large et bonne représentation, qui permet le diamètre maximum de particules de 10 millimètres. Boue de pompage, impuretés, usure minimale sur la pompe
3. La tête, traversent la valve ouverte pour réaliser l'ajustement stepless (le régulateur de pression entre 1-7bar)
4. La pompe n'a aucune pièce mobile, aucun joints, milieu épuisé par diaphragmes et la pompe courant des pièces, milieu de travail est complètement séparée du milieu de transmission ne coule pas. Les médias toxiques, volatils ou corrosifs ainsi de pompage, ne causeront pas la pollution environnementale et le danger à la sécurité personnelle.
5. N'ayez pas les endroits de l'électricité, inflammables et explosifs sûrs et fiables.
6. Peut être immergé dans le milieu.
7. L'arrêt facile à utiliser, fiable, ouvert simplement ouvert et fermer le clapet à gaz, même pendant de longues périodes en raison de l'accident ou de l'arrêt soudain fonctionnant sans médias n'aura pas comme conséquence les dommages à la pompe, une fois la surcharge, la pompe s'arrêtera automatiquement, avec la représentation d'autoprotection, quand la charge est de nouveau à la normale, et peut automatiquement commencer à courir.
8. La structure simple, pièces moins de port, la pompe est simple pour installer, entretien facile, pompant le milieu ne peut pas entrer dans le contact avec la valve et le levier de accouplement et d'autres pièces mobiles, à la différence d'autres types de pompes dues au rotor, piston, vitesse, palette laissant d'autres parties de la représentation d'usage de la baisse progressive
9. Il peut transmettre le liquide adhésif (viscosité moins de 10 000 cps)
10. Cette pompe fonctionne sans lubrification d'huile, tournant au ralenti même ; elle n'a aucune influence sur la pompe, qui est une caractéristique principale de cette pompe.
Application
1. Industrie chimique : acides, bases, dissolvants, suspensions, dispersion
2. industrie pétrochimique : pétrole brut, pétrole lourd, graisse, boue, boue, etc.
3. industrie de la peinture : résines, dissolvants, colorants, peintures, etc.
4. industrie chimique quotidienne : les détergents, shampooings, lotions, écrème, main écrème, agent tensio-actif.
5. céramique : boue, boue en céramique, chaux, boue d'argile.
6. industrie minière : boue de charbon, magma, boue, mortier, explosifs de boue, lubrifiants, etc.
7. traitement de l'eau : chaux, sédiment mou, eaux d'égout, produits chimiques, les eaux usées.
8. l'industrie alimentaire : chocolat semi-solide liquide, sel, vinaigre, sirop, huile végétale, huile de soja, miel, sang animal.
9. industrie des boissons : levure, sirops, concentrés, mélange liquide, vin, jus de fruit, sirop de maïs, etc.
10. industrie pharmaceutique : dissolvants, acides, alcalis, liquide d'extrait d'usine, onguent, plasma et d'autres médecines liquides.
11. papier : une reliure, résine, peinture, encre, peinture, telle que le peroxyde d'hydrogène.
12. L'électronique : dissolvants, plaquant le fluide, liquide de nettoyage, acide sulfurique, acide nitrique, acide de rebut, acides corrosifs, polissant.
industrie 13.textile : colorants chimiques, résines, le caoutchouc et ainsi de suite.
14.Construction : boue de l'eau, adhésifs de carreau de céramique, pulpe de roche, finitions de plafond, etc.
industrie 15.Car : le polissage écrème, des pétroles, des liquides réfrigérants, peinture des véhicules à moteur, peinture à émulsion d'huile, vernis, des additifs clairs d'inspection, fluide de dégraissage, peinture, etc….
industrie 16.Furniture : adhésifs, vernis, dispersions, dissolvants, peintures, colle en bois blanche, résine époxyde, reliure d'amidon.
17.Metallurgy, bâti et industrie de teinture : la boue, les hydroxydes et les carbures en métal veulent, pulpe de lavage de la poussière.
Paramètres de pompe-représentation de diaphragme de la série QBY3
| Modèle non. |
Max Flow |
Max Flow |
Tête |
Pression de débouché |
Aspiration |
Diamètre de particules |
Pression d'approvisionnement |
Consommation d'air |
| (m3/h) |
LPM |
(m) |
(kgf/cm2) |
(m) |
(millimètre) |
(kbf/cm2) |
(m3/min) |
| QBY3-10 |
1,1 |
18,9 |
70 |
2.5-3 |
7 |
10 |
7 |
0,3 |
| QBY3-15 |
1,1 |
18,9 |
70 |
2.5-3 |
7 |
15 |
7 |
0,3 |
| QBY3-20 |
3,4 |
57 |
70 |
4.5-7.6 |
7 |
20 |
7 |
0,6 |
| QBY3-25 |
3,4 |
57 |
70 |
4.5-7.6 |
7 |
25 |
7 |
0,6 |
| QBY3-25A |
9 |
151 |
84 |
5,4 |
8,4 |
25 |
8,4 |
0,9 |
| QBY3-32 |
9 |
151 |
84 |
5,4 |
8,4 |
32 |
8,4 |
0,9 |
| QBY3-40 |
9 |
151 |
84 |
5,4 |
8,4 |
40 |
8,4 |
1,5 |
| QBY3-50 |
22 |
378,5 |
84 |
5,48 |
8,4 |
50 |
8,4 |
1,5 |
| QBY3-65 |
22 |
378,5 |
84 |
5,48 |
8,4 |
65 |
8,4 |
1,5 |
| QBY3-80 |
34 |
568 |
84 |
5,48 |
8,4 |
80 |
8,4 |
2 |
| QBY3-100 |
34 |
568 |
84 |
5,48 |
8,4 |
100 |
8,4 |
2 |
| QBY3-125 |
62 |
1041 |
84 |
2.4-7.6 |
8,4 |
125 |
8,4 |
5 |
| QBY3-150 |
62 |
1041 |
84 |
24-7.6 |
8,4 |
150 |
8,4 |
5 |
