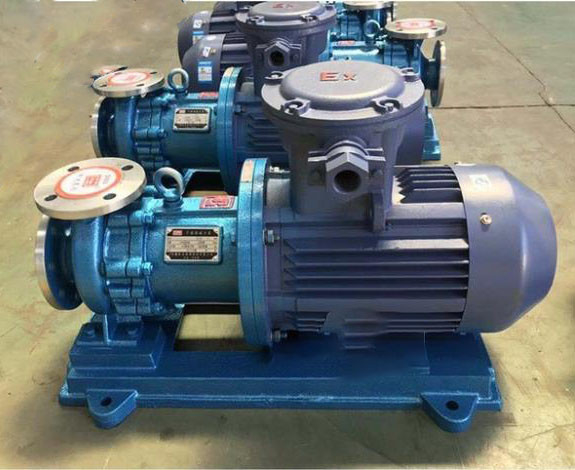

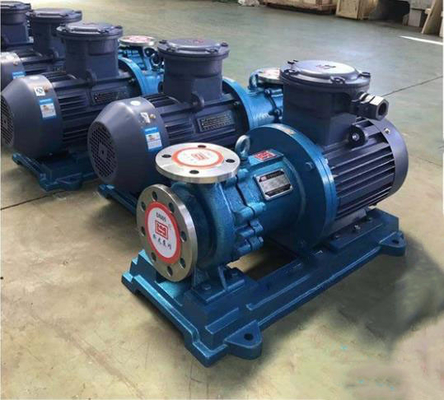

Pompe verticale 30m3/h 2900r/min de transmission magnétique de CQL65-50-160 CQL65-50-160

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	Hydromatic
Certification:	ISO9001
Numéro de modèle:	CQL65-50-160 CQL65-50-160

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	On Request
Détails d'emballage:	Papier
Délai de livraison:	7-10 jours ouvrables
Conditions de paiement:	T/T, Western Union
Capacité d'approvisionnement:	1000/Month

Contact

Tous les produits

Pompe centrifuge industrielle (21)

Pompe centrifuge de boue (9)

Pompe à diaphragme de moteur (11)

Pompe à eau d'égout submersible (11)

Pompe de vis de trois axes (9)

Pompe centrifuge de transmission magnétique (34)

Pompe de vis d'acier inoxydable (8)

Pompe à huile hydraulique (97)

Pompe à eau à plusieurs étages (17)

Type déchargeur d'étoile (7)

Trépans à molettes tricônes (7)

Fans axiales anti-déflagrantes (3)

Valves industrielles (14)

Description de produit détaillée

MODÈLE:

CQL65-50-160 CQL65-50-160

Surligner:

2900r/Min Magnetic Drive Centrifugal Pump

pompe chimique de la transmission 160kw magnétique

pompe centrifuge de la transmission 200m3/h magnétique

Pompe chimique de transmission magnétique de CQL :

La structure de pompe a les caractéristiques suivantes :

1. La pompe est de structure verticale, de transmission magnétique, d'aspiration axiale, de décharge radiale, et de petit secteur couvrant.

2. Il est conduit par la commande de accouplement magnétique, assurant l'opération sûre et fiable.

3. La force axiale est équilibrée par les lames arrières et la force axiale résiduelle est sur les lames poussées du composant de rapport de glissement. En plus d'équilibrer la force axiale, les lames arrières peuvent également réduire l'usage encouru par des particules sur la roue à aubes de retour et la couverture de pompe, et rendent l'opération plus fiable.

4. La roue à aubes optimisée la conception qu'hydraulique fait la roue à aubes convient à donner les impuretés contenantes matérielles et les particules solides.

5. Dans la conception hydraulique de roue à aubes complète avec le cachetage dynamique, le gaz matériel est présenté dans le dos de la roue à aubes, où l'équilibre de phase gaseuse a empêché les dommages de cavitation, de sorte que les éléments de pompe entiers dans les conditions de frontière soient sûrs.

6. La structure d'auto-lubrifiant est appliquée, dans lequel la lubrification est simple et fiable.

7. La sélection raisonnable des matériaux de douille d'isolement a éliminé la perte magnétique de courant de Foucault, et a augmenté l'efficacité magnétique de transmission.

8. L'orifice d'admission de pompe est localisé au plus de bas niveau dans le système, de sorte que le fluide à l'intérieur de la pompe puisse être déchargé d'une façon commode et rapide.

9. La structure verticale est conductrice pour épuiser et appropriée à nettoyer et à purger la cavité de pompe.

10. La pompe et le moteur est soutenue par la base, et la base est fixée au sol, ainsi la structure globale est simple et fiable, facilitant l'installation et l'entretien.

11. Pour la pompe de joint d'étanchéité au gaz, afin de faire la pression de gaz de joint et le débit effectivement commandés dans une gamme raisonnable, la pompe devrait être installée avec l'instrument de contrôle de régulateur de gaz, et la valve réduisant la pression, le mano-contact, le compteur de débit, l'indicateur de pression et le clapet anti-retour sont intégrés, réalisant le contrôle efficace sur le gaz de joint d'une manière simple et commode et rapide.

Type signe :

Représentation chimique de pompe de transmission magnétique de CQL :

Modèle	Débit (m³ /h)	Tête (m)	Vitesse de rotation (r/min)	Efficacité (%)	(kilowatt)		NPSHr (m)
					Puissance (kilowatts)
					Puissance d'axe	Puissance de moteur
					Puissance d'axe	Puissance de moteur
CQL40-25-125	3,8	22	2900	35	0,65	2,2	2
	6,3	20			0,98
	7,6	18,6			1,1
CQL40-25-160	3,8	34,5	2900	32	1,11	3	2
	6,3	32			1,77
	7,6	28			1,81
CQL40-25-200	3,8	52,5	2900	25	2,17	5,5	2
	6,3	50			3,43
	7,6	48			3,97
CQL40-25-250	3,8	84	2900	20	4,34	11	2
	6,3	80			6,86
	7,6	75			7,75
CQL50-32-125	7,5	22	2900	34	1,32	2,2	2
	12,5	20		42	1,62		2
	15	18,5		40	1,89		2,5
	3,75	5,4	1450	26	0,21	0,55	2
	6,3	5		35	0,25		2
	7,5	4,6		34	0,28		2,5
CQL50-32-160	7,5	34,3	2900	26	2,69	4	2
	12,5	32		39	2,79		2
	15	29,6		43	2,8		2,5
CQL50-32-200	7,5	52,5	2900	20	5,36	7,5	2
	12,5	50		31	5,49		2
	15	48		35	5,6		2,5
	3,75	13,1	1450	15	0,89	1,1	2
	6,3	12,5		25	0,86		2
	7,5	12		29	0,84		2,5
CQL50-32-250	7,5	82	2900	16	10,5	15	2
	12,5	80		25	10,89		2
	15	78,5		28	11,4		2,5
CQL50-32-315	7,5	127	2900	9	28,8	37	2
	12,5	125		16	26,6		2
	15	124		20	25,3		2,5
CQL65-50-125	15	21,8	2900	36	2,47	4	2
	25	20		51	2,67		2
	30	18,5		52	2,91		2,5
CQL65-50-160	15	34,2	2900	32	4,33	7,5	2
	25	32		45	4,8		2
	30	30		47	5,17		2,5
CQL65-40-200	15	53,2	2900	30	7,18	11	2
	25	50		40	8,43		2
	30	47,6		42	9,18		2,5
CQL65-40-250	15	81,2	2900	25	13	18,5	2
	25	80		37	14,5		2
	30	78,4		41	15,5		2,5
CQL65-40-315	15	127	2900	18	28,6	37	2
	25	125		27	31,2		2
	30	124		31	32,4		2,5
CQL80-65-125	30	23,2	2900	48	3,91	7,5	3
	50	20		57	4,74		3
	60	17,6		55	5,18		4
CQL80-65-160	30	36	2900	45	6,48	11	2
	50	32		55	7,85		2,3
	60	28,4		53	8,68		3,3
CQL80-50-200	30	55,2	2900	40	11,2	18,5	3,3
	50	50		50	13,5		2,5
	60	45,2		49	14,9		3,2
CQL80-50-250	30	84	2900	36	18,9	30	2,5
	50	80		45	23,47		2,5
	60	75		47	25,8		3
CQL80-50-315	30	128	2900	28	37	55	2,5
	50	125		40	42,2		2,5
	60	123		43	46,3		3,5
CQL100-80-125	60	23,7	2900	53	7,2	11	3,5
	100	20		61	8,85		3,5
	120	16,3		57	9,3		4,5
CQL100-80-160	60	37	2900	48	12,5	18,5	3,8
	100	32		61	14,16		4,3
	120	28		60	15,1		5
CQL100-65-200	60	56	2900	51	17,8	30	3,4
	100	50		60	22,5		3,9
	120	44		59	24		5,2
CQL100-65-250	60	88	2900	45	31,7	55	3
	100	80		56	38,6		3,6
	120	74		55	43,6		4,5
CQL100-65-315	60	132	2900	36	59,4	90	2,8
	100	125		50	67,5		3,2
	120	119		52	74,1		4,2
CQL125-100-200	120	61	2900	56	35,3	55	4,5
	200	50		65	41,5		5
	240	41		60	44,3		5,8
CQL125-100-250	120	90	2900	50	58,3	90	3,7
	200	80		63	68,6		4,5
	240	73		62	76,3		5,5
CQL125-100-315	120	132	2900	40	106,7	132	4
	200	125		58	116,4		5,2
	240	120		64	121,5		5,5
CQL125-100-400	60	52	1450	36	23,4	37	2,5
	100	50		43	31,4		2,5
	120	48,5		50	31,4		3
CQL150-125-250	120	24,8	1450	54	14,9	22	2,5
	200	20		65	16,6		2,8
	240	15		56	17,3		3,5
CQL150-125-315	120	36,3	1450	51	23,1	37	2,5
	200	32		63	27,4		2,8
	240	28,5		60	30,8		3,8
CQL150-125-400	120	57,5	1450	49	38	55	2
	200	50		58	46,5		2,5
	240	44		54	52,8		3
CQL200-150-250	240	23	1450	53	28,1	45	3,5
	400	20		65	33,2		4
	460	18		62	36		4,5
CQL200-150-315	240	35,6	1450	55	41,9	75	3
	400	32		67	51,6		3,5
	460	29,4		65	56,1		4
CQL200-150-400	240	55,8	1450	55	65,7	110	3
	400	50		66	81,8		3,5
	460	47		63	92,6		4
CQL200-150-500	252	84	1450	55	105	160	3
	420	80		65	145		3,5
	504	68		64	146		4
CQL250-200-250	360	13	1450	64	20	37	3
	600	12		72	31		3,5
	720	10		73	26,8		4
CQL250-200-315	390	25	1450	61	44	75	3
	650	24		69	62		3,5
	780	19		70	58		4
CQL250-200-400	390	55	1450	59	99	160	3
	650	52		68	135		3,5
	780	44		69	135		4
CQL250-200-500	390	69	1450	58	126	185	3
	650	65		67	172		3,5
	780	56		68	175		4
